Предлагаем комплексы микропомола и классификации П, спроектированные с применением мельниц микропомола роликового типа БУЛАВА МП производства ведущих производителей КНР. Отличительной особенностью комплексов, предлагаемых в рамках совместного проекта, является возможность получения продукта фракции до 5 мкм. В каждом проекте Мы находим индивидуальный подход к каждому клиенту, производим проектирование решений по техническому заданию заказчика, но и имеем ряд готовых решений различных мощностей. Применяем в составе оборудования комплектующие европейского производства. Шеф-монтаж, монтаж и пусконаладку осуществляется силами персонала СтройМеханика прошедших стажировку на ведущих предприятиях Европы и КНР, квалификация которых подтверждена сертификатами, имеющих внушительный опыт в реализации различных проектов.
Комплекс микропомола и классификации П предназначен для помола различных пород и материалов, твердость которых не превышает 9 единиц по шкале Мооса влажностью не более 6%.
Наиболее часто перерабатываемые материалы: цементный клинкер, тальк, мрамор, кальцит, железная руда, керамика, доломит, железный сурик, шлак, песок, химические удобрения, песчаник, золы, каменный уголь, бурый уголь, магнезит, глина, каолин, хвосты, плавиковый шпат, бентонит, сланец, базальт, гипс, графит, карбид кремния, строительные отходы и прочие.
Исключением являются горючие и взрывоопасные материалы. Комплексы микропомола и классификации П используется в различных отраслях промышленности: химической, металлургической, строительной, горно-рудной и прочих.

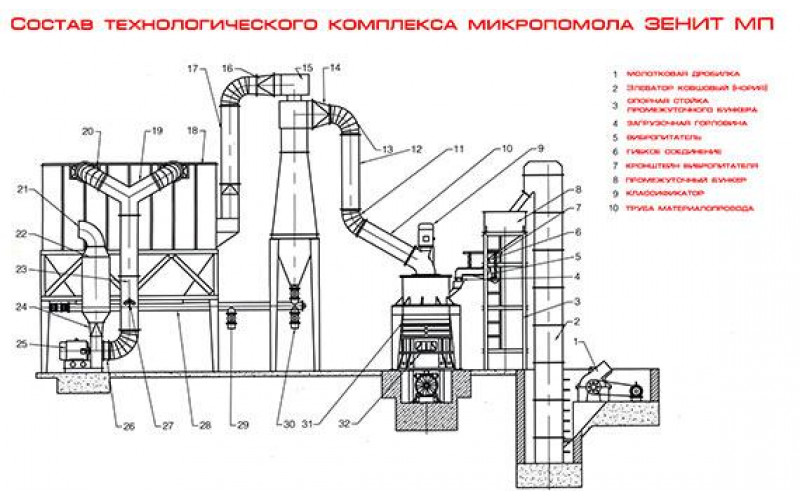

Материал фракции 0-80 мм поступает в дробилку (1) , измельченный материал далее с помощью ковшового элеватора поступает в промежуточный бункер (8) из которого вибропителем (5) подается в камеру измельчения мельницы микропомола БУЛАВА МП (4), которая представляет собой помольный агрегат роликового типа. Непосредственный помол (измельчение) материала происходит между обоймой роликами вследствие сдавливания и истирания продукта.
После помола, измельченный материал поступает в верхнюю часть мельницы вместе с потоком воздуха, создаваемым вентилятором или специальным аспирационным фильтром, одновременно с перемещением материала происходит его частичное подсушивание. Далее производится классификация материала при помощи сепаратора, встроенного в верхнюю часть мельницы и откалиброванного в соответствии с требуемой гранулометрией.
Продукт в воздушном потоке разделяется вследствие действия на частицы противоположно направленных сил – силы тяжести и подъемной силы, обеспеченной воздушным потоком. На более крупные частицы в большей степени влияет сила тяжести, под действием которой материал возвращается на домол, более мелкая (легкая) потоком воздуха уносится в циклон-осадитель через воздухоприемник (14). Крупность помола готового продукта регулируется изменением частоты вращения крыльчатки классификатора посредством изменения скорости вращения двигателя.
Контроль процесса производится при помощи различных датчиков, отслеживающих параметры в режиме реального времени, что гарантирует максимальную производственную эффективность оборудования.
Наименьшая не осевшая в циклоне фракция вместе с потоком воздуха по воздуховодам попадает на рукавный фильтр (5), который обеспечивает очистку выбрасываемого в атмосферу воздуха до 99,9%.
Готовый продукт из сборника тонкомолотого порошка циклона-осадителя и рукавного фильтра винтовым конвейером направляется на дальнейшие технологические операции либо расфасовывается в различные тары (клапанные мешки, биг-беги и т.д.).
Подобная технологическая схема именуется системой «открытого цикла», обеспечивающая более высокую эффективность работы комплекса, в целом позволяет увеличить объемы производимой продукции.
Вертикальная мельница ролико-кольцевого типа БУЛАВА МП превосходит такое оборудование как:
- шаровая мельница;
- валковая мельница;
по следующим параметрам:
- Обеспечение тонины помола до 5 мкм;
- высокий КПД;
- низкие энергозатраты на единицу готовой продукции;
- возможность переработки более влажного материала;
- возможность оперативного регулирования тонины помола;
- выбросы пыли в атмосферу соответствует экологическим нормам;
- малые габаритные размеры.
Технические характеристики
Модель | П 80 | П 90 | П 100 | П 100 А | П 125 |
---|---|---|---|---|---|
Диаметр, мм | 800 | 930 | 1035 | 1300 | |
Количество обойм | 3 | от 3 до 4 | 3 | 4 | 4 |
Количество роликов | 21 | 24-32 | 27 | 24-36 | 40-44 |
Скорость вращения привода, об/мин | 230-240 | 200-220 | 180-200 | 135-155 | |
Размер загружаемого сырья, мм | ≤20 | ||||
Фракция готового продукта, мкм | 5-47 | ||||
Готовая продукция, т/ч | 0,5-4,5 | 0,6-6,5 | 0,7-7,0 | 1,0-8,5 | 1,5-12,0 |
Габаритные размеры (L×B×H), мм | 13900×4000×6200 | 14700×4800×7200 | 18000×4600×8600 | 14000×9000×10250 | |
Общая мощность, кВт | 145-165 | 185-204 | 263 | 263-290 | 380-430 |
