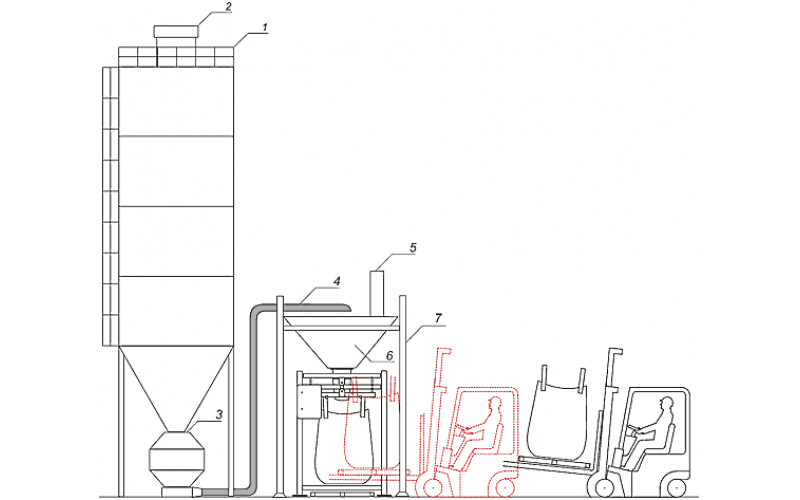

На цементном рынке России все большую популярность набирают мягкие контейнера типа «биг-бэг». Модульный комплекс, позволяющий осуществлять перегрузку цемента и других сыпучих материалов из силосов и расходных бункеров в мягкие контейнера типа «биг-бэг». В состав модульного комплекса входит оборудование, серийно выпускаемое предприятием.
Комплекс предназначен для перегрузки цемента и других сыпучих материалов из силоса в станцию затаривания СЗ 500 «». Перегрузка материала осуществляется с применением пневмокамерного насоса.
Порядок работы модульного комплекса:
Подлежащий перегрузке материал из силоса или расходного бункера самотеком в цикличном режиме поступает в приемную емкость пневмокамерного насоса, откуда под действием сжатого воздуха, нагнетаемого компрессором винтового типа, транспортируется по пневмотранспорту и загружается в мягкий контейнер типа «биг-бэг», закрепленный на станции затаривания СЗ 500 «». Использованный сжатый воздух проходит через фильтрующий элемент и удаляется в атмосферу.
Станция затаривания СЗ 500 «» в стандартной комплектации оснащается системой весовой дозации, изготовленной на базе весового контроллера фирмы АВС-МК.
Силос цемента комплектуется всеми необходимыми устройствами для правильной работы: рукавным фильтром ФРИ СМ (с системой импульсной продувки фильтрующих элементов), датчиками уровня, системой аэрации, предохранительным клапаном, дисковым затвором, электромеханическим вибратором.
Состав и технические характеристики комплекса:
| Станция затаривания СЗ 500 | Производительность до 30 т/час; потребляемая мощность 5 кВт; габаритные размеры 1560×1560×2200 мм |
| Пневмокамерный насос ПН 30 | Производительность выгрузки до 30 т/час; дальность подачи, м: - по вертикали до 30 - по горизонтали до 350; рабочее давление сжатого воздуха 0,6 МПа; удельный расход сжатого воздуха 0,68 м³/т; внутренний диаметр камеры 1000 мм; объем камеры 0,5 м³; масса 400 кг; габаритные размеры 1290×1010×1265 мм |
| Пневмотранспорт | Внутренний диаметр трубопровода 150 мм |
| Силос в комплекте: Рукавный фильтр ФРИ СМ (система импульсной продувки), датчик уровня, предохранительный клапан, дисковый затвор "ДЗ", электромеханический вибратор, система аэрации |
Объем 12-120 м³; потребляемая мощность 0,5 кВт |
| Шкаф управления комплексом | Габаритные размеры 200×135×300 мм |
Управление основными функциями модульного комплекса осуществляется с лицевой панели шкафа управления модульным комплексом, в состав которого входит пневмокамерный насос ПН 30.
С лицевой панели шкафа управления осуществляется контроль и управление:
- индикацией уровня материала в расходном бункере или силосе;
- работой электромагнитного клапана (подача сжатого воздуха в приемную камеру насоса);
- работой электромеханического вибратора установленного на расходном бункере, силосе или станции растаривания «СР»;
- взвешиванием материала проходящего через емкость пневмокамерного насоса (опция).
Конкурентные преимущества модульного комплекса:
- Низкое энергопотреблениие дает существенную экономию электроэнергии.
- Невысокая стоимость способствует быстрой окупаемости комплекса.
- Высокая производительность комплекса обеспечивает эффективность производства.
- Высокая ремонтопригодность обеспечивает удобство в эксплуатации.
- Универсальность к применяемым материалам позволяет работать с различными материалами.
- Дополнительное сервисное облуживание (по отдельному договору).
- Изготовление и поставка осуществляется одним предприятием, все узлы и агрегаты комплекса подбираются специалистами предприятия в зависимости от требуемых характеристик, и имеют подогнанные ответные части, что влияет на монтаж комплекса и дальнейшую стабильную работу.
- Низкие масса-габаритные характеристики позволяют транспортировать модули комплекса с помощью стандартных транспортных средств, а также использовать комплекс непосредственно на производственной площадке.
- Возможность установки модульного комплекса как в закрытом помещении, так и на открытых площадках.
- Последующее сервисное облуживание (по отдельному договору).
- При изготовлении комплекса используются комплектующие известных европейских и российских производителей
